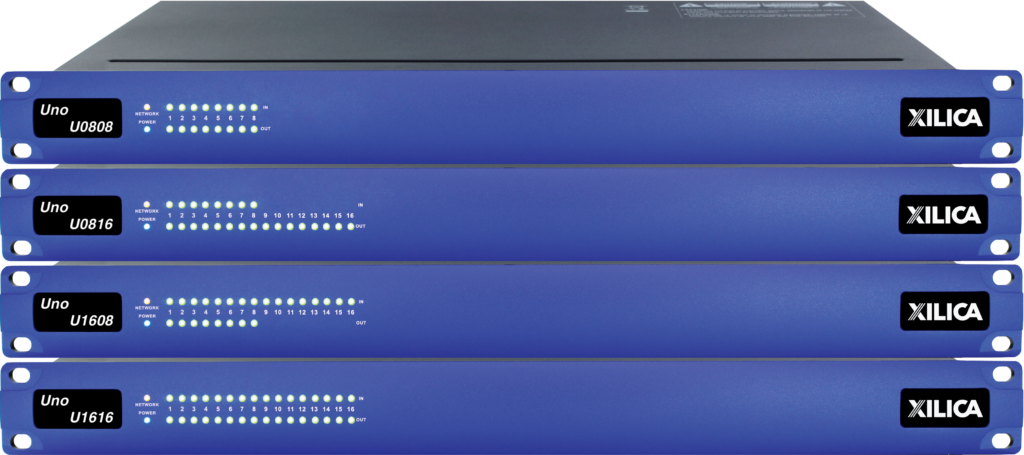

Uno:预先配置的DSP

Xilica预先配置的Uno系列处理器系列可以减少时间和成本,适用于各种固定音频设备。

作为Neutrino的预配置版本,Uno以预先配置的DSP设计组合为基础,减少了对编程技巧和DSP设计时间的需求。这种易于实施使该系列成为各种固定音频安装环境和项目预算的热门选择。

Xilica可以为其在线设计库中的几乎所有应用提供预配置的DSP设计。此外,该公司还可以提供免费的“定制”预配置设计 – 根据用户的精确要求而设计。

预配置的Uno处理器是支持DHCP的网络设备,提供四种主要I / O型号 – 8×8,8×16,16×8和16×16,每路输入有Mic / Line和48V幻象电源选择和优质级麦克风前置放大器。

Uno-N型号通过以太网提供Dante支持的网络音频功能(Uno Dante I / O遵循模拟I / O)。可以使用另一种Uno-N型号,我们的Rio系列Dante接口设备,或任何支持Dante的产品品牌,将流转换为模拟和Dante。

Uno U0808-D和U1616-D型号提供8×8 AES / EBU数字音频I / O形式的附加I / O,而Uno U1608-AEC型号提供8个AEC输入(声学回声消除)。最后,U0808-ND,U1616-ND和U1608-AEC-N组合型号提供额外的I / O和应用灵活性。

Uno产品可以控制和通过以太网使用附带的Xilica Designer软件进行编程,该软件可以直接调整参数,创建预设和控制编程。通过以下方式进行控制:有线Touch SM7 SII和Mini系列墙壁控制;通过iOS和Android设备与XTouch App无线连接;处理器GPIO端口;或任何第三方控制系统。

Uno系列旨在满足整个商业集成市场的应用需求,为客户提供市场上最全面的预配置DSP解决方案。

** Touch SM7正在停产 – 剩余库存有限。

Benefits

  • 预配置编程减少了成功配置Xilica Uno产品所需的时间和技能。 在线提供大型应用程序库,免费提供自定义项目设计
  • 具有一系列I / O组合,可最大限度地减少选择并减少不必要的花费,包括8x8,8x16,16x8和16x6 - 所有这些都具有独立的接线端子连接,可实现快速安装
  • 可用的出厂安装选件卡包括双向Dante网络,通过DB25连接器的AES / EBU数字音频,以及8个低延迟AEC通道
  • Uno产品可以使用Xilica Designer软件通过以太网进行控制和编程,该软件允许对包括Bose,Powersoft,Yamaha等制造商的Dante产品进行通用编程
  • Uno连接到各种控制界面,包括:自己的基于浏览器的控制面板; XTouch iOS和Android应用程序; 有线Touch SM7 SII和Mini系列墙壁控制; GPIO定制I / O; 和第三方控制系统,如Crestron和AMX
  • Technical Specs
  • Downloads
  • Model Variants
  • Product Images
  • Pre-configured Projects

Technical Specs

输入阻抗 >10k Ohms
输出阻抗 50 Ohms
最大声压级 +20dBu
输入选择模式 Mic (+40dB Gain)/Line (0dB)
模式 Electronically balanced (w/48V Phantom)
频响 +/- 0.15dB (20 to 20kHz)
动态范围 110dB typ (unweighted)
CMRR >50dB @ 1kHz
串扰 <-110dB @ 1kHz
失真 0.002% (1kHz @ +4dBu)
DSP芯片 40-bit Floating Point
采样率 48kHz
模拟变换器 High-performance 24-bit
传播延迟 3ms (AEC: 11ms)
接口 Phoenix Plug-in 3.5mm (included), RJ45 Ethernet, IEC power socket, DB25 (AES/EBU, for digital I/O models only)
电源 90-240 VAC (50-60Hz)
尺寸 19”x1.75”x9” (483x44x229mm)
支架 1RU, with vent between units
重量 11lbs / 5kg
质保 2 years, parts and labor

Downloads

产品资料

产品手册
产品说明书

技术文件

第三方控制协议说明
安装 Dante Card指南 (V1.3)

固件

Uno 固件 (V5.4.2)
Uno AEC 固件 (V5.4.1)

Xilica Designer – 软件

Xilica Designer

XTouchApp – 控制 Apps

XTouch (V3.4.0) – PC
XTouch (V3.4.0) – Mac
Google Play Store (Android)
Apple Store (iOS)

Model Variants

基础型号 带 Dante 带 AES 带 AEC 带 Dante & AES 带 Dante & AEC
8x8 I/O U0808 U0808-N U0808-D U0808-ND
8x16 I/O U0816 U0816-N
16x8 I/O U1608 U1608-N U1608-AEC U1608-AEC-N
16x16 I/O U1616 U1616-N U1616-D U1616-ND

Product Images

Pre-configured Projects

Individual Channel Automatic Gain Control
U1616
Ganged Channel Automatic Gain Control
U1616
Gain Sharing Auto-Mixer
U1608
Gating Auto-Mixer with Acoustic Echo Cancellation
U1608-AEC
Home Theater
U0808
Mic Processor
U0808 U1616 U1608-AEC
Mic Processor 2
U0808 U0808-N U0816 U0816-N U1608 U1608-N U1616AEC U1616AECN
Sound Reinforcement
U0808 U0816 U1608 U1616 U1608AEC
Sound Reinforcement 2
U0808 U0808-N U0816 U0816-N U1608 U1608-N U1616
Sound Reinforcement with Priority Mic Channel
U1616
Stereo Mixer
U0808
X-Series
U0808 U0808 w/FBX U0816 U1608 U1616 U1616 w/GEQ U1608AEC
X-Series 2
U0808 U0808N U0816 U0816-AEC-N U0816N U1608 U1608N U1616 U1616N
BGM Zone Mixer
U0808
Matrixed Home Theater
U0808
Home Theater with Sub Channel Creation
U0808
AEC
U0808-AEC U0808-AEC-N U0816 U0816-N U1608-AEC U1608-AEC-N U1616-AEC U1616-AEC-N
Network Audio Transport
U0808-N U0816-N U1608-N U1616-N
For custom pre-configured DSP designs, Xilica is able to provide these free-of-charge. Please contact your local Customer Solutions Engineer or Technical Services Manager to request a design for your needs.
