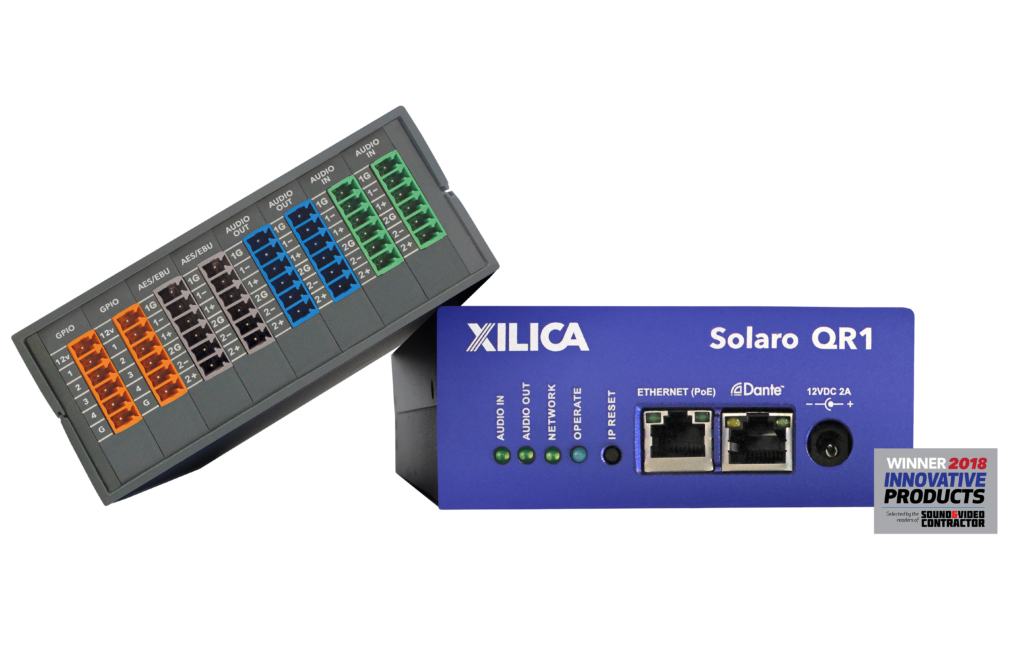

Solaro QR1: 1/4模块化DSP框架

作为Xilica新Solaro系列处理器的成员,QR1完全是模块化I / O灵活性和强大的双核处理,内置于紧凑的机箱中。

Solaro QR1(四分之一机架)DSP可能会站在其Solaro FR1大哥的阴影下,但不要让大小欺骗你。 QR1是紧凑的,但同样的Linux平台和双核处理器驱动这个模块化拖放配置的网络处理器和模块化I / O架构使QR1高度用户可配置。 8个模块化卡槽可接受2ch音频输入和输出卡以及4ch GPIO卡,可选择作为输入或输出。此外,任何卡槽中的任何卡片类型,任何组合,最大化I / O灵活性,内置的4×4 Dante卡是一种连接奖励。

QR1基于拖放简单和模块化I / O插卡灵活性的三重概念,采用紧凑的格式。因此,QR1的用于PC和Mac的拖放式Xilica Designer软件用于配置DSP功能和模块化I / O卡配置以及QR1的可编程遥控器。

QR1的模块化架构提供八个用户配置的卡插槽,可以接受我们的I / O插卡,并且可以将任何卡类型(任意组合)放置在任何卡插槽中,从而最大限度地提高I / O灵活性。目前可用的插卡包括2ch模拟输入和输出卡; 2ch AES / EBU数字音频输入输出卡;和4ch GPIO卡可选择作为输入或输出。 2ch模拟麦克风/线路输入卡可为每个输入提供麦克风/线路和48V幻象电源选择,并使用优质麦克风前置放大器。

随附的4×4 Dante卡是连接奖励。通过以太网双向传输Dante网络音频的4×4 I / O通道。 Dante和模拟音频流可以使用另一个Solaro系列处理器,任何Rio系列Dante接口或任何支持Dante的产品品牌转换回模拟音频或Dante网络音频。

Solaro QR1可以通过多种方式进行控制:通过以太网使用附带的Xilica Designer软件GUI;带GPIO卡端口;可选的新型XTouch50和XTouch80可编程触摸控制; iOS和Android设备通过我们的免费XTouchApp;以及任何第三方控制器。

功能强大的Solaro QR1是电话会议解决方案的理想DSP选择。可选的QR1-AEC型号提供高达8ch的AEC麦克风输入@ 250ms / 16ch @ 100ms(软键激活)。

音频性能对Xilica来说总是很重要。 QR1也不例外,采用与Solaro FR1型号相同的输入,输出和DSP处理架构,采样率为48kHz。

Solaro QR1高度可配置的模块化设计,强大的双核处理器,内置4×4 Dante卡,紧凑的尺寸和PoE功能使QR1适用于商业集成市场中的丰富应用和市场价值领导者。

* Solaro与现有的Touch SM7 MkII和Mini控制器不兼容
** Solaro兼容XTouch50和XTouch80触控

Benefits

  • QR1采用紧凑但功能强大的双核处理器和Xilica Designer的简单拖放设计
  • 采用模块化I / O架构,可最大限度地提高每个项目的I / O要求并减少不必要的开支
  • 8个用户配置的卡槽可接受2ch模拟音频输入和输出插卡; 2ch AES / EBU数字音频输入输出插卡; 和4ch GPIO插卡可选择作为输入或输出。 最多16个音频通道(8个卡插槽)和32个GPIO通道(8个卡插槽)。 任何卡槽中的任何卡类型,任何组合,都可以最大化I / O灵活性
  • 包括4x4 Dante网络音频传输I / O.
  • 286/5000 QR1连接到各种控制接口,包括:我们新的XTouch50和XTouch80触摸控制; 通过我们免费的XTouchApp无线iOS和Android控制设备以及PC和Mac电脑; 我们的GPIO卡控制端口; 和任何第三方控制系统(Crestron,AMX,其他)
  • 使用外部电源(附带)或通过PoE为QR1供电
  • 154/5000 选项:QR1-AEC型号提供AEC麦克风输入,最高可达8ch @ 250ms / 16ch @ 100ms(软键激活)和双机架安装套件。 (包括表面安装支架)
  • Technical Specs
  • Downloads
  • Product Images
  • Tutorials

Technical Specs

处理器 40-bit floating point
采样率 48kHz
卡槽 8 (8 blank cards mounted in the Frame)
传播延迟 4.5ms
接口 RJ45 with PoE capability (Cat 5/6), RJ45 with Dante connectivity, DC Jack (When PoE is not used)
电源 +12VDC/2A External power supply 90-240 VAC 50-60Hz (included), or Power over Ethernet (PoE)
安装 Surface mount bracket included
支架 Optional 19" 1RU rack mount kit fits one or two QR1 frame side-by-side. Single mount blank included
尺寸 4.25”x1.75”x6” (108x44x152mm) without mounting brackets
重量 2.2lbs / 1kg (Mainframe only, without power supply)
质保 3 years, parts and labor
