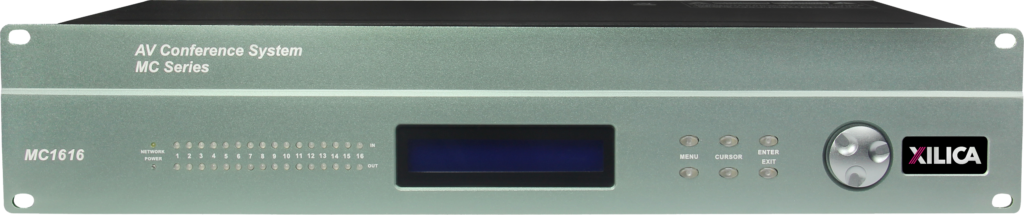

MC: 会议视频跟踪器

音视频混合媒体矩阵

MC系列是一台音视频混合媒体矩阵, 摄像跟踪及四进三出(同一图像)视频跟踪切换, 配置完善的管理软件。如在自动 摄像跟踪功能:发言人发言时, MC系统对所处状态进行智能化判断来确定当前的讲话人, 并将摄像机对准当前讲话人, 实现自动跟踪功能, 兼容多种高速球控制协议;同时使发言者的特写图像能在发言的同时显示在会场的显示设备上。 在音频方面: 16路或8路的话筒/线路输入, 8路音频输出。后缀带N系列16路输入8路输出的Dante网络音频传输功能, MC系列控 制软件NenConsole中可提供大量的信号处理模块, 路由矩阵选择模块组成的固定标准功能图, 用户可以根据现场的音 响系统和现场扩声条件来进行选择, 导入的设计音频系统的功能图, 通过电脑上的控制软件, 或MINI墙面控制面板, 第三方的中控或开关设备来控制。

音频方面
8路模拟或16路音频输入口, 支持48V幻象电源供给/或选择线路输入
8路模拟音频输出
Dante网络有16路网络音频输入和8路网络音频输端口
可进行Dante网络热备份, 保证网络传输安全
4进2出的逻辑开关接口, 可用于火警信息接入, 开启投影幕布或调用前8个场景程序
用于系列设计和控制的RJ45接口, 连接到路由器PC软件和墙面面板, 扩展盒,第三设备可控
前面板LED屏主要功能标示包括: 每路输入输出通道信号指示灯, 网络连接情况指示灯, 电源开启指示灯 可包含数字音频处理模块, 如:
自动门限混音器, 自动增益互补混音器 (底噪补偿), 优先选择混音器, 加法器
均衡器:GEQ图示均衡器、PEQ参量均衡器、AFC自动反馈抑制器
噪声门,自动电平控制器、压缩器,限幅器、扩展器、闪避器(自动背景音乐衰减)
信号发生器:正弦波发生器、粉红噪声发生器、白噪声发生器
系统诊断模块:传输连接网络诊断功能, 密码设置, 软件语言选择功能(简体中文/繁体中文/英文)
多台MC系列数字音视频媒体矩阵可通RJ45网口连接到局域网路由器上, 可组成大型控制系统, TOUCH7通过无线WIFI进行
控制MC系列数字音视频媒体, MINI可用POE进行供电. Centro SM1可通过IPAD, 智能手机, 电脑的浏览器进行控制.
Neuconsole软件可运行在Windows 2000/XP/7/8平台下, 而TOUCH 7的安装软件Neupanel可运行在安卓平台上.

视频方面
自动摄像跟踪功能和跟踪视频自动切换
支持4路AV输入,3路AV输出(1路HDMI, 2路RCA, 同一画面)
1路HDMI输出,最高支持1080P@60HZ分辨率
RS485/RS232接口控制摄像机并设置预设位
RS232接口接收来组PC机或中控系统主机控制码
实现本机音频系统的控制
视频输入格式:RCA视频信号输出
输出分辨率:1080P,720P
输出音效:Audio融入到HDMI后直接输出

应用场合
可满足小型或中型的会议, 宴会厅, 法院, 报告厅, 酒吧固定安装的扩声系统的应用

  • Technical Specs
  • Model Variants
  • Downloads

Technical Specs

输入阻抗 >10k Ohms
输出阻抗 50 Ohms
最大声压级 +20dBu
麦克风/线路 Mic (+40dB Fixed gain)/Line (0dB)
模式 Electronically balanced
频响 +/- 0.1dB (20 to 30kHz)
动态范围 115dB typ (unweighted)
CMRR >60dB @ 1kHz
串扰 <-100dB @ 1kHz
失真 0.002% (1kHz @ +4dBu)
芯片 40-bit Floating Point
采样率 96kHz
输出分辨率 1080P,720P
模拟转换器 High-performance 24-bit
视频输入 RCA 莲花插座*4
视频输出 RCA 莲花插座*2
视频输出 HDMI*1
视频控制接口 RS485/RS232
传播延迟 1.5ms
接口 Phoenix Plug-in 3.5mm, XLR, USB, RS232, RJ45 Ethernet, IEC power socket
电源 90-240 VAC (50-60Hz)
尺寸 19”x1.75”x9” (483x44x229mm)
机架 1RU, with vent between units
重量 11lbs / 5kg
质保 2 years, parts and labor

Model Variants

基础型号 带 AEC 带 AEC-N
MC 0808 MC 0808AEC MC 0808AEC-N
MC 1608 MC 1608AEC MC 1608AEC-N
MC 1616 MC 1616AEC MC 1616AEC-N
