FBX: 固定架构DSP
带Sabine®反馈抑制算法的音频处理器

强强联合,引领音频处理新时代标准, 扩声系统中的所有问题,对听众来说,没有什么比产生声反馈更突出,更烦人. XILICA在今年推出一款与赛宾合作的杰出产品,带sabine反馈抑制算法的FBX系列音频处理器,对扩声系统的改进具有重要意义,且操作十分简单,给扩声系统提供最重要的单项功能是提高系统反馈前的增益,系统增益的提高可提高声音的清晰度和提高无线话筒的流动性, 二家专注于音频处理的知名公司强强联合,将会引领新时代的标准。
FBX系列音频处理器的特性:
FBX系列几乎包含满足您的音频系统的创作/控制/修正需要的性能
采用Sabine® SMART Filter技术的新颖FBX反馈抑制算法
1,SMART Filter 技术2,超高速的自动反馈控制3,精确识别乐声反馈4,以1HZ的分辨设置滤波器5,透明般的声音—让你不必考虑声音清晰度的改变6,提供更大的反馈前增益(典型值为提高6-9dB),7每个输入通道设有8个自动或人工重新设置活动反馈抑制滤波器
每个输入/输出配置的8段参量均衡。参量部分可使用不同的滤波器性能进行配置,如常用的高通、 低通及钟形滤波器,可快速完成带通、椭圆曲线及可变 Q 形状和相位调整。
输入优先选择管理功能
输入通道可以设置优先权,优先级别最多从1到8任选,优先权能够让用户设置某一个通道或所有通道的优先级.优先功能可以通过的门阀值来实现,输入的优先选择管理功能是一种适用于大量用途的强大功能, 除了可以在会议室,还可以应用于娱乐场所,宴会厅, 超市, 咖啡厅等等,它们要用不同的音乐, 语言素材维持正常运营, 这时候, 优先权重要性就不言而喻了
用户可用前面板进行编辑。Xconsole的控制软件非常直观。您可以登陆XILICA官方网站,,浏览如何调试的教程
FBX支持全矩阵混音模式。这输入可任意的比例音量到至任意的输出
每一个输出也有一组限幅器—它的设计可以保护并增加后级设备安全性,防止其过载而损坏音箱
无可比越的声音品质:96K高精度采样率,24bit的A/D,D/A数据处理,可高达115dB动态范围及高质量的声音品质
采用40比特浮点运算,现在世界上所有的最顶级,最专业的演出,扩声,录音器材采用芯片都是这个SHARC系列
FBX系列使用顶级的开关电源,可自动适应60-250伏 50/60Hz的电伏, 在演出,会议,录音等场合, 电压不稳定是常有的事,音频处理器作为整个音响系统的大脑,稳定性尤为重要
墙面控制面板xpanel及安卓控制软件APP
对于音频扩声系列来说,还有一项考验是如何去使用控制这套系统,而又感觉轻松方便呢?FBX已经研发了墙面控制面板,来实现写FBX系列的轻松交流,可以处理日常的音量大小的控制,场景程序寻呼切换,音源输入输出选择等等
FBX系列还可以选择是否带48伏幻象供电的型号,完美的电路设计,为前端麦克风带来稳定的静寂的供电
Technical Specs
输入阻抗 | >10k Ohms |
输出阻抗 | 50 Ohms |
最大声压级 | +18dBu |
模式 | Electronically balanced |
频响 | +/- 0.1dB (20 to 30kHz) |
动态范围 | 115dB typ (unweighted) |
CMRR | >60dB @ 1kHz |
串扰 | <-80dB @ 1kHz |
失真 | 0.002% (1kHz @ +4dBu) |
芯片 | 40-bit Floating Point |
采样率 | 96kHz |
模拟转换器 | High-performance 24-bit |
增益 | -40 to +15dB in 0.25dB steps |
显示屏 | 4 x 26字符背光液晶显示屏(4802, 8802) 2 x 26字符背光液晶显示屏(240, 360, 480) |
电平表 | 5段LED |
按钮 | 哑音和编辑功能控制,选择控制, 菜单控制,旋钮控制 |
延时 | 最大650ms (4802, 8802) 最大80 ms (240, 360, 480) |
类型 | Parametric, Hi-shelf, Lo-shelf |
EQ增益 | -30 to +15 dB,0.25每步 |
分频器 | 每输出两个滤波器 |
滤波器类型 | Butterworth, Bessel, Linkwitz Riley |
峰值 | 6 to 48dB/oct |
反馈抑制 | 每输入通道8段独立的数字FBX滤波器,从20Hz到20KHz自动控制消除啸叫点。 |
滤层深度 | 3dB每步从0dB到84dB |
最大深度 | 可以调节范围为-4到-84dB |
滤波宽度 | 用户可以控制范围为1.00到0.1octave |
分辨率 | 1 Hz 从20 Hz到20 KHz |
找到和消除啸叫点时间为 | 0.3秒@ 1 KHz |
传播延迟 | 1.5 ms (4802, 8802); 1.8 ms (240, 360) |
阀值 | +20 dBu到-20 dBu |
比率 | 1:1 (无限通过) |
启动时间 | 0.3到100ms |
接口 | Phoenix Plug-in 3.5mm, XLR, USB, RS232, RJ45 Ethernet, IEC power socket |
释放时间 | 2到32 X启动时间 |
增益 | 30dB, 固定 |
幻象电源 | +48V,( 8802系列中有4组可切换的) |
差分输入阻抗 | 2Kohm |
电源 | 115 /230 VAC (50 /60Hz); 20 watts |
尺寸 | 19 “x1.75 “x 8 “ (483 x 44 x 203mm) |
机架 | 1RU, with vent between units |
重量 | 6.4 lbs /2.9 kg |
质保 | 2 years, parts and labor |

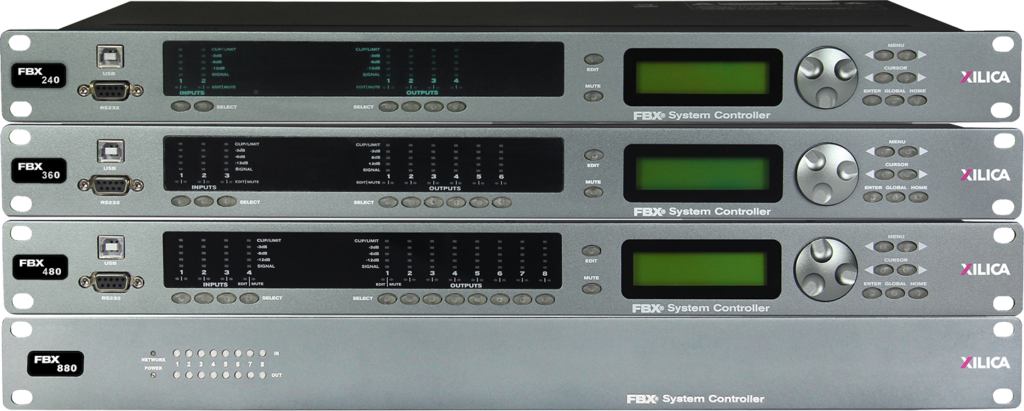

Model Variants
基础型号 | 带S |
---|---|
FBX 240 | FBX 240S |
FBX 360 | FBX 360S |
FBX 480 | FBX 480S |
FBX 880 | FBX 880S |
