CM: 固态式媒体矩阵

固定功能选择式专业音频矩阵

Xilica在现有40位浮点DSP引擎和24位高效数/模、模/数芯片所带来的高精度音频输出和知名度的基础上,推陈出新为专业安装市场带来新一代集易用性和高性价比于一身的固定功能选择式专业音频矩阵。
CM系列音频媒体矩阵是固定式功能设计,无论是音质、功能以及控制组件上,都优于一般拖拽式的数字音频媒体矩阵。配合全新的NeuConsole PC软件进行相关功能参数调整,更能发挥最佳效果。CM系列内置多功能的DSP数据库模块,包括Auto Feedback Suppression自动反馈抑制模块,Mic/Line Priority Selector优先选择模块,Gain增益控制,Delay延时控制,Equalizer均衡器,Crossover分频,Compressor压缩,Limiter限幅,Mixer混音矩阵,Meter电平指示、Polarity相位等功能。强大的DSP功能及控制组件,可以适合任何的会议音频系统,同时也是专业音频处理产品性价比最高的产品。
此系列可通过Dante网络音頻传输及网络控制。实现简单灵便的音频系统多台互联操控,也可使用Xilica提供一系列的远程控制面板,嵌墙的7寸触屏平板电脑,坐地式触屏电脑,可通过WIFI信号进行无线控制,同网络内第三方遥控器材如AMX等中控设备也可以搭接使用,全面支持安卓,实现手机平板电脑远程控制。以方便各个不同场合,不同能力的使用者使用。

支持控制面板:
墙面面板:4按键控制面板Mini-S4、8按键控制面板Mini-S8、单路旋钮控制面板Mini-K1、4按键1旋钮控制面板Mini-K4、1旋钮4按键控制面板Mini-S4K1

支持扩展设备:
DANTE扩展器Rio R1616、远程控制扩展器Centro-SM1、网口转RS232控制扩展盒IP232

产品特性:
• 标准1U大小面板, 8进8出、16进8出、16进16出
• 提供NeuConsole图形用户界面软件,简单易用,一目了然
• 每输入通道均可进行话筒/线路自由转换, 并配备48V幻像电源
• 型号功能多样化: 带Dante网络音频传输功能型号可供选择
• 40位浮点DSP, 24位高效数模转换单元, 48KHz采样率
• 另可选购按键或触摸屏远程控制面板, 拓展远程应用
• 以太网络连接操控功能(可通过软件或前面板进行相应参数设置)
• 采用Dante音频网络传输协议,另附加一个备份的Dante音频网络,可实现多台音频处理器音频信号互传
• 通过标准网口接入到网络,在同一网络下可控制多台处理器,同时可监视接入控制设备的连接状态
• 系统诊断模块:传输连接网络诊断功能,密码设置,软件语言选择功能(简体中文/繁体中文/英文)
• 内置自动反馈抑制器、滤波器、压缩器、限幅器、矩阵、幻象供电、混音器、相位、哑音、均衡等常用音频模块
• 4进2出的逻辑开关接口,可用于火警信息接入,开启投影幕布或调用前8个场景程序
• 500ms延时、70个预、输入4段参量均衡、输出8段参量均衡、8个自动反馈抑制啸叫点
• 软件模块采用固定形式,无需再拖拽,无需担心DSP资源不够用
• 提供软件控制、NEU Panel墙面板控制和中控控制
• 支持IPAD、IPHONE、安卓手机制、安卓平板控制
• 最多支持1024个双向传输的音频通道
• DHCP的开关(自动分配获取IP地址)
• IP、网关,子关掩码的更改
• MAC码,固件版本的查看
• 最低延迟达到83.3μs

  • Technical Specs
  • Model Variants
  • Downloads

Technical Specs

输入阻抗 >10k Ohms
输出阻抗 50 Ohms
最大声压级 +20dBu
Mic/Line Mic (+40dB Gain)/Line (0dB)
模式 Electronically balanced
频响 +/- 0.1dB (20 to 30kHz)
动态范围 110dB typical (unweighted)
共模抑制比 >100dB (50 至 10kHz)
串扰 < -100dB
失真 0.002% (1kHz @ +4dBu)
处理器 40-bit Floating Point
采样率 96kHz
模拟转换器 High-performance 24-bit
传播延迟 1.5ms
接口 Phoenix Plug-in 3.5mm, XLR, USB, RS232, DB-25, RJ45 Ethernet, IEC power socket
电源 90-265 VAC (50-60Hz)
尺寸 19”x1.75”x9” (483x44x229mm)
机架 1RU, with vent between units
重量 11lbs / 5kg
质保 2 years, parts and labor

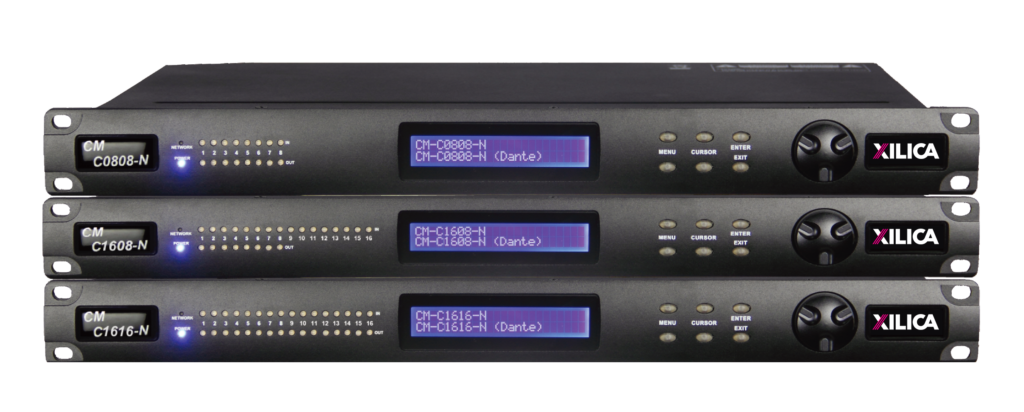

Model Variants

基础型号 带N
8x8 I/O CM C0808 CM C0808-N
16x8 I/O CM C1608 CM C1608-N
16x16 I/O CM C1616-N

Downloads

产品资料

产品手册

技术文件

XConsole 固件更新手册
XConsole GUI 安装手册
XConsole 通讯协议

Remote Control

XPanel 远程控制

XConsole DSP Configuration Software – PC

XConsole (V9.04)

XConsole仅与Windows兼容。要使用Mac配置X系列产品,请使用Xilica Designer。
