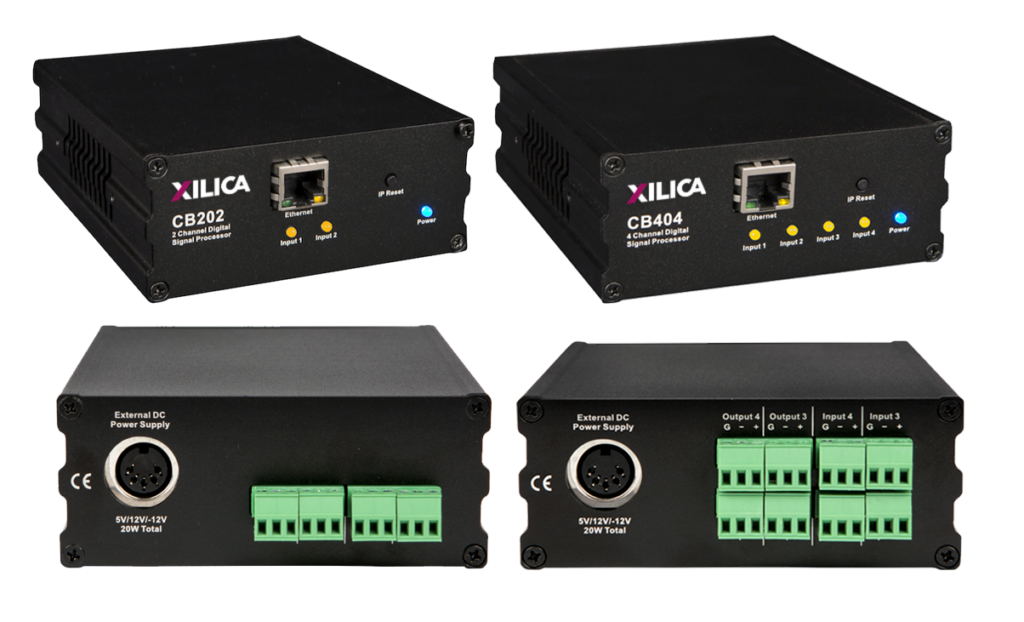

CB: 音频数字处理器

CB处理器提供音频性能,易用性和成本效益的成功组合。CB包含支持DHCP的处理器系列,提供两种主要I/O型号4×8,8×8和16×16,每个输入和高级麦克风前置放大器具有麦克风线路和48V幻象电源选择。

CB可以通过多种方式进行控制:通过以太网使用附带的Xilica Designer 软件 GUI; 使用GPIO 端口 ; 可选的 NeuPanel系列 Mini和XT50、XT80 墙控器; iOS和Android设备通过免费的XTouch App; 和任何第三方控制器。

CB并提供可选的Audinate Dante网络音频功能。以Ethernet双向数字传输Dante网络音频。 Dante和模拟音频流可以使用我们的 Rio系列接口或其他支持 Dante的设备品牌转换回模拟或Dante网络音频。CB另有可带 AES/EBU 通道的数字 I/O 功能和AEC(自动回声消除)功能。设备能提供多达8个 AEC 麦克风输入。

CB系列专为满足商业集成市场的各种应用而设计,具有最佳的易用性和入门级拖曳性能,降低集成商和顾问的配置成本效益。

Benefits

  • 产品系列围绕拖放简单设计,使用户能够快速配置客户所需的精确DSP系统
  • 具有一系列I / O组合,可最大限度地减少选择并减少不必要的花费,包括4x8,8x8,8x16, 16x8和16x16 所有这些都具有独立的接线端子连接,可实现快速安装
  • 可用的出厂安装选件卡包括双向Dante网络,通过DB25连接器的AES / EBU数字音频,以及 8个低延迟AEC通道
  • 可以使用Xilica Designer软件通过以太网控制和编程CB产品,该软件允许对包括Bose, Powersoft,Yamaha等制造商的Dante产品进行通用编程
  • CB连接到各种控制接口,包括:自己的基于浏览器的控制面板; XTouch iOS和Android 应用程序; 有线XT50、XT80、XWP和Mini系列墙壁控制; GPIO定制I / O; 和第三方控制系统, 如Crestron和AMX
  • Technical Specs
  • Model Variants
  • Downloads

Technical Specs

输入阻抗 >10k Ω
输出阻抗 50 Ω
最大声压级 +20dBu
输入选择模式 Mic (+40dB Gain)/Line (0dB)
模式 Electronically balanced (w/48V Phantom)
频响 +/- 0.15dB (20 to 20kHz)
动态范围 输入AD 121 db, 输出DA 126dB typ (unweighted)
共模抑制比 >50dB @ 1kHz
串扰 < -116dB @1kHz
失真 0.001% (1kHz @ +4dBu)
DSP芯片 40-bit Floating point
采样率 96kHz
模拟变换器 High-performance 24-bit
处理延迟 2ms (AEC: 9ms)
接口 Phoenix Plug-in 3.5mm (included), RJ45 Ethernet, IEC power socket, 4x2 GPIO Phoenix plug-in 3.5mm(included)
电源 90-240 VAC (50-60Hz)
尺寸 19”x1.77”x10.35”(483x45x263mm)
支架 1RU, with vent between units
重量 CB0808-NA 3.56kg. CB1616-NA. 3.64kg

Model Variants

4x8 I/O CB0408M
8x8 I/O CB0808-NA
16x16 I/O CB1616-NA
